 高纯度罐磨球磨机结构生产

一、项目背景

随着化工新材料、高端精细陶瓷、电子浆料以及生物制药等行业的蓬勃发展，市场对物料加工的纯度要求达到了****的高度。在精细研磨工艺中，任何微小的杂质引入都可能导致*终产品性能下降甚至报废。因此，高纯度物料的加工对研磨设备的防污染能力提出了极其严苛的要求。

然而，当前行业内广泛使用的传统“单端开口筒体结构”球磨机在实际应用中暴露出诸多痛点，难以满足高纯度生产的需求。传统设备多采用一端封闭、一端法兰螺栓连接的结构，这种设计在筒体底部不可避免地存在直角或大角度过渡区。在设备制造表面处理阶段，这些死角区域往往成为喷砂除锈的盲区；内衬聚氨酯采用静态模型浇注法，这种依靠重力流平，底部较难完全排除气泡、材料分散不匀产生夹层和空隙问题。这在球磨机带料运行过程中，研磨介质（锆球）会不断摩擦和冲击这些夹层、死角、气孔处导致基材破损，并开始长期脱落铁锈与铁渣。这些金属杂质混入物料中，直接造成物料百万分率（ppm）级杂质含量超标，无法满足高纯度物料的加工标准。此外，这种结构的维修极为困难，一旦内部衬里受损，检修往往需要拆卸整个筒体部件，返回原厂用原模型浇注，筒体夹杂、脱落铁锈仍得不到解决、严重影响了*终产品的（PPm）；

针对上述行业痛点，本技术方案旨在通过对卧式罐磨球磨机进行深度的结构升级与包覆材料的纯化和生产工艺优化，彻底解决夹层、死角、气孔基材脱落问题，为精细研磨行业提供一套高纯度、易维护、长寿命的现代化研磨解决方案。

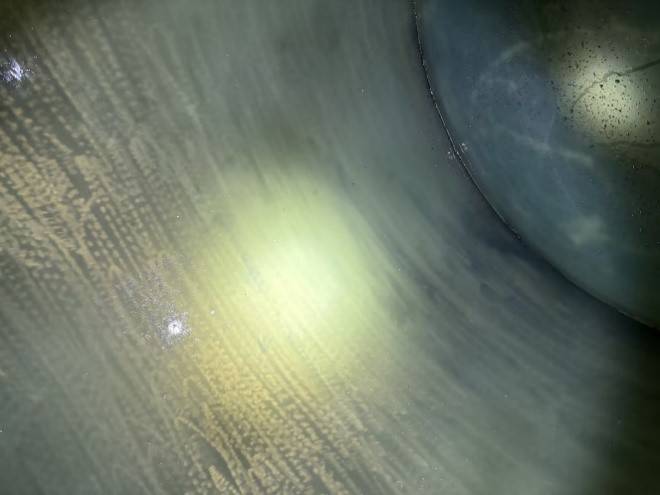

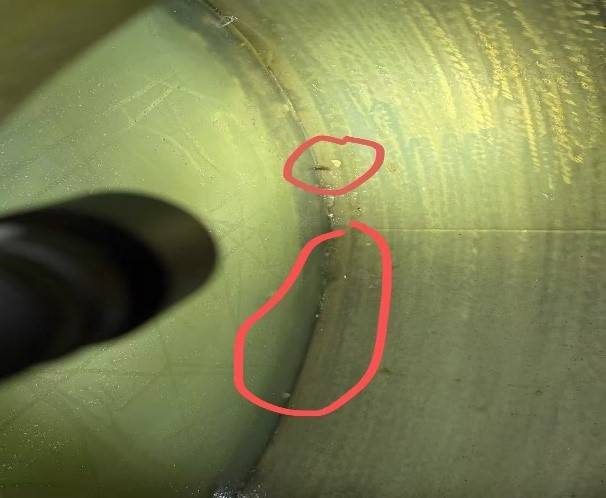

自然静压模型浇注表面缺陷	设备死角破损掉渣藏污纳垢

二、设备概述

本次结构升级的卧式罐磨球磨机。设备筒体为水平放置的圆柱形结构，两端通过轴承座支撑，由电机经齿轮减速机驱动筒体旋转，内部装入高纯度锆球作为研磨介质。升级后的设备在保持原有高效研磨性能的基础上，全面提升了防污染等级与运维便捷性。

主要技术参数

参数名称   规格/型号   备注

筒体直径   φ960 mm   优化内部流场设计

筒体长度   1200 mm   配合双端面结构

设备总长   2445 mm   包含驱动与支撑系统

变频调速   38 r/min   适配不同物料研磨需求

电机功率   4 / 5.5 kW   节能高效驱动

减速机型号   MPA87-Y5.5-4P-35.77-M1-0°   齿轮减速机，

研磨介质   高纯度氧化锆球   匹配高纯度衬里工艺

适用范围

本设备广泛适用于对杂质控制要求极高的精细研磨领域，包括但不限于：

- 新能源材料：锂电池正负极材料、电子陶瓷粉体

- 精细化工：高端涂料、特种油墨、纳米粉体

- 生物制药：原料药超细粉碎、高纯度中药提取

- 食品工业：高纯度食品添加剂、巧克力浆料研磨

- 超导体材料

三、结构升级方案

3.1 双端面桶盖封闭结构设计

本次升级的核心在于摒弃传统一端封闭的深桶结构，创新性地改造为两端完全敞开的直筒加双端面桶盖封闭结构。两端的桶盖均采用高强度法兰螺栓与筒体连接，不仅保证了设备运行时的密封性与结构刚性，更实现了桶盖的快速拆卸。筒体采用离心浇注聚氨酯，离心力能有效消除内部空隙，使材料结构各方向上都更加致密、并形成高密等表层、内部整体均匀一致，两端法兰单独进行平面包覆，聚氨酯硫化后再进行精加工。这一结构变革彻底避免了“一端封闭的深桶结构”设备底部的喷砂除锈和聚氨酯浇注死角。在后期生产中，无论是深度清洗、日常检修还是不同物料间的换料操作，都变得极为便捷，大幅降低了交叉污染的风险。

3.2 特制的流畅结构设计

在消除结构死角的基础上，方案进一步优化了筒壁内部的流畅环境。在筒壁与端盖的过渡区域，采用特制的流畅结构聚氨酯进行平滑过渡，从几何形态上彻底消除了流畅死区。这种特制的流畅结构过渡设计不仅让物料在研磨过程中流动更加顺畅，提升了研磨的均匀性，更重要的是，聚氨酯弹性体能够有效缓冲锆球对边缘基材的直接刚性冲击。从根源上杜绝了因物料冲击导致的基材破损，切断了铁渣污染的物理路径。

3.3 高纯度树脂聚氨酯衬里

聚氨酯材料的选择是保障高纯度的*后一道防线。本方案采用专为高纯研磨定制的高纯度树脂配方聚氨酯，从源头上切断了硫（S）、镍（Ni）、铝（Al）、硅（Si）、磷（P）、氯（Cl）、钾（K）、铜（Cu）、铁（Fe）、锌（Zn）等元素的析出路径。该聚氨酯材料硬度达到邵氏90A～95A，**兼顾了抗冲击韧性与超高耐磨性，其耐磨性能是天然橡胶的4～6倍。在筒体整体离心浇注成型工艺下，一次成型形成连续无缝的耐磨内衬，结合高纯度树脂配方，可稳定满足1 ppm级的严苛杂质控制要求，为高附加值物料的研磨提供坚实保障。

四、聚氨酯包覆施工工艺

为确保高纯度聚氨酯衬里与金属基材的**贴合及长期稳定运行，我们制定了极其严格的五步包覆施工工艺：

以下省略

五、结构升级服务报价与服务条款

5.1 结构升级服务费用明细

省略

5.2 质量与服务条款

1. 质量标准：聚氨酯耐酸碱值为pH 1～14可选，有耐盐酸氯离子强酸腐蚀系列聚氨酯内衬；有耐硼酸腐蚀聚氨酯系列；有耐甲醇分解聚氨酯系列；包覆后的聚氨酯产品表面光洁，无裂纹、夹杂、气孔、砂眼及磕碰、分层。产品颜色为红色；

2. 质保条款：聚氨酯质保期为12个月。在质保期内，若发生包覆聚氨酯表面开裂、脱胶等问题，由承揽方免费维修或更换；正常磨损损耗不在质保范围内；

3. 颜色说明：本公司生产的聚氨酯为红色，在使用过程中不脱色，聚氨酯颜色不会影响物料本体颜色。但由于聚氨酯本体密度低于被研磨物料的密度，使用一段时间（2～6个月）后，物料浸润聚氨酯，可能导致聚氨酯本体颜色发生改变，此属正常现象。

六、技术优势与效益分析

本次结构升级不仅在技术上实现了突破，更为客户带来了显著的经济效益与生产保障。以下为传统设备与升级设备的各项核心指标对比：

七、维修与保养建议

得益于双端面桶盖特制的流畅结构的模块化设计，升级后设备的日常维护变得极为高效。建议客户在日常生产中遵循以下保养规范：

- 日常清洗：每次换料或停机时，仅需拆卸两端法兰螺栓，即可直接对筒体内部进行高压冲洗或人工清理，无需借助特殊工具，彻底消除清洗盲区。

- 定期点检：建议每运行500小时，打开端盖检查聚氨酯衬里的磨损情况。由于采用圆弧过渡设计，重点检查区域不再是直角边缘，而是整体磨损厚度，评估更为直观。

- 端面安装：安装两端面时，务必清理干净端面及螺栓孔内的杂质，切勿留存锆珠。

- 紧固检查：定期检查法兰连接螺栓的紧固扭矩，防止因长期振动导致的松动泄漏。

八、结语

高纯度罐磨机的结构升级，是对传统精细研磨设备的一次颠覆性革新。通过双端面敞开结构、特制的流畅结构设计以及高纯度树脂聚氨酯衬里的**结合，我们不仅彻底解决了困扰行业多年的死角污染与基材脱落难题，更将设备的运维效率提升到了全新的高度。

在追求**纯度的今天，本技术方案为化工、电子、光学、超导、食品、制药等行业的客户提供了可靠、高效、经济的高纯研磨装备选择。我们致力于以持续的技术创新，助力广大客户突破高纯物料加工的技术瓶颈，在激烈的市场竞争中占据先机，共创高纯精细研磨的新未来。
