功能和优点
可以测量大多数非金属固体物料
可安装在圆管或方管上
流量无上限
耐压高达10bar
防尘
测量管道中无节流装置（耐磨陶瓷衬里）
质量流量测量与流量特性无关
温度高达 120°C
可以以某个角度安装
占用空间小，220 mm（DN 100）、290 mm（DN 150）、310 mm（DN 200）
无活动部件，免维护
应用场合
> 可测流量高达300 t/h
> 安装所需空间小
> 适用于以前只能使用复杂、不准确或昂贵的机械测量方案的场合(冲板流量计、滑槽称)
安装于机械输送设备之后，不受管道方向的限制（垂直/倾斜），可应用在各个行业:
水泥
化学
能源
煤厂
食物
矿物
石灰厂
石膏
主要应用
原料的质量流量测量
自由落体预压链式输送机中马铃薯淀粉的质量流量测量
自由落体预投料链式输送机中盐的质量流量测量
自由落体段木质颗粒的质量流量测量
谷物流量测定
| 技术规格 | |
|---|---|
| 测量物料 | 粉尘、粉末、固体颗粒物，尺寸**不超过30mm |
| 技术原理 | 电磁耦合 |
| 工况压力 | 2bar,10bar(需定制） |
| 工况温度 | 耐温高达120℃ |
| 安装方式 | 法兰安装 |
| 物料输送方式 | 机械输送装置后的垂直、倾斜管道 |
| 可检测流量范围 | 高达300t/h |
| 适用管径范围 | 可用于出料口直径高达500mm的喂料器之后 |
| 防爆等级 | Cat.3，级别1（可选） |
| 输出 | 4…20mA, Modbus, Profibus |
技术数据
使用：
MaxxFlow HTC 是专为大容量输送过程中的干散固体物料流量测量而研制的。由于其完全开放的轮廓和较小的安装空间，Maxflow HTC特别适用于以前只能使用复杂或昂贵的机械测量方案的场合，例如冲板流量计或滑槽秤。
MaxxFlow HTC 的安装与管道方向（垂直/倾斜）无关，但一般都是安装在机械传送部件之后，例如，旋转给料机、螺旋输送机、气动溜槽或链式输送机之后。
| 传感器技术参数 | |
|---|---|
| 外壳 | ST 52钢，粉末喷涂 (可选不锈钢1.4571) NW 70/100/150/200 mm, 法兰标准：EN 1092-1 / PN10 DN 70: 可选 |
| 内衬 | 氧化铝陶瓷 |
| 防护等级 | IP 65, ATEX: Cat. 3D |
| 工作温度 | 传感器管: – 20 … + 120 °C 电子器件: 0 … + 60 °C |
| **工作压力 | 1 bar, 10 bar (可选) |
| 工作频率 | 88 kHz |
| 发射功率 | ** 2 mW |
| 重量 | 取决于管径 |
| 精确度 | ± 1 … 3 % (取决于测量范围和标定物料) |
| 系统精度 | ± 0.04 % |
| 处理器技术参数 | ||||
|---|---|---|---|---|
| 处理器 (DIN 卡轨) | 处理器 (液晶显示) | |||
| 电源 | 24 V DC ±10 % | 110 / 230 V AC 50 Hz (可选 24 V DC) | ||
| 功耗 | 20 W / 24 VA | |||
| 防护等级 | IP 40 to EN 60 529 | IP 65 to EN 60 529/10.91 | ||
| 环境工作温度 | -10 … +45 °C | |||
| 尺寸 (W x H x D) | 23 x 90 x 118 mm | 258 x 237 x 174 mm | ||
| 重量 | 约. 172 g | 约. 2.5 kg | ||
| 电缆尺寸 | 0.2-2.5 mm2 [AWG 24-14] | |||
| 电流输出 | 1 x 4 … 20 mA (0 … 20 mA), 负载 < 500 Ω | 3 x 4 … 20 mA (0 … 20 mA), 负载 < 500 Ω | ||
| 通讯接口 | RS 485 (ModBus RTU) / USB | |||
| 脉冲输出 | 开环集电极 – **. 30 V, 20 mA | |||
| 继电器输出 | **额定负载: 250 V AC **电流: 6 A **额定负载 230 V AC: 250 VA **分断能力 DC1: 3/110/220 V: 3/0.35/0.2 A *小开关负载: 500 mW (10 V / 5 mA) | |||
| 数据备份 | 闪存 | |||
| DIN 卡轨紧固件 DIN 60715 TH35 | 电缆连接器 3 x M20 (4,5 – 13 mm Ø) | |||

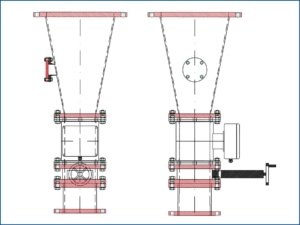

安装

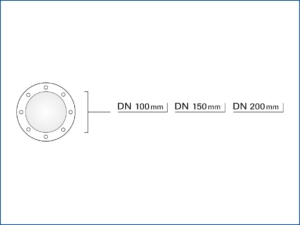

| 一套完整的测量装置由以下部分组成： • 安装在输送线上的测量传感器 可提供三种尺寸的传感器：DN 100、DN 150 mm和DN 200 mm。 处理器通过4芯屏蔽电缆与传感器相连。 |
  |
