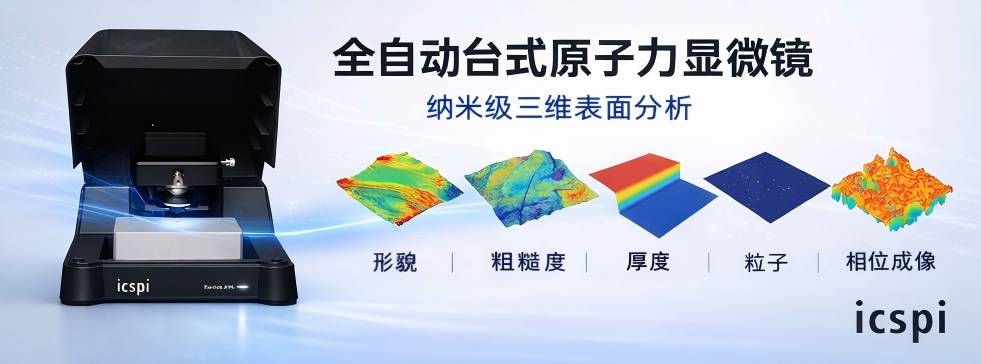

ICSPI REDUX 原子力显微镜|台式AFM|纳米级3D形貌分析系统
ICSPI REDUX 原子力显微镜是一款基于芯片化技术(AFM-on-a-chip)的台式纳米表征设备,集高自动化、快速扫描与易操作性于一体。系统无需复杂光学调节与激光对准,即可实现亚纳米级分辨率的三维形貌成像与定量分析,广泛适用于材料科学、半导体、生命科学及教学实验等场景。
该设备通过高度集成的MEMS传感器与自动化扫描流程,大幅降低操作门槛,实现“3步完成纳米成像”的高效工作模式。
自动配置、自动接近、自动扫描
无需激光对准,减少人工干预
3次点击即可完成扫描流程
*快约3分钟获取完整数据
常规扫描时间约1分钟级
支持高通量样品检测
集成XYZ扫描与传感系统于1 mm²芯片
基于MEMS压阻传感器,无需复杂光路
稳定性高,维护成本低
电动XY及Z轴平台,精准定位
集成光学显微镜,实现快速区域选择
提升操作效率与重复性
单芯片可使用超过1000次扫描
无明显性能衰减
显著降低耗材成本

三维形貌成像(3D Topography)
表面粗糙度分析(Ra/Rq等)
薄膜厚度及台阶高度测量
纳米颗粒尺寸与分布分析
相位成像(材料成分差异分析)
半导体与微电子(薄膜、晶圆检测)
新材料与纳米材料研究
生物样品表面形貌分析
教学与科研实验室
工业质量控制与失效分析
| 项目 | REDUX AFM | 传统AFM | SEM |
|---|---|---|---|
| 操作难度 | 极低(自动化) | 高 | 中 |
| 成像环境 | 空气中即可 | 需复杂调节 | 真空 |
| 数据获取时间 | ~3分钟 | ≥1小时 | ≥1小时 |
| 样品适应性 | 非导电样品可测 | 部分受限 | 需导电 |
| 培训时间 | 极短 | 数天-数周 | 数天 |
| 成本 | 低 | 中 | 高 |
**扫描范围:20 μm × 20 μm
*小扫描范围:300 nm × 300 nm
垂直范围:20 μm
本底噪声:< 0.5 nm rms
快速扫描(128 px):约16 s
常规扫描(256 px):约80 s
高分辨率(512 px):约5 min
**分辨率:1024 × 1024
**样品尺寸:125 mm × 95 mm
**样品高度:20 mm
**承重:250 g
电动XY平台范围:12 mm × 12 mm
物镜:10×,NA 0.25
视野:1.4 mm × 0.8 mm
分辨率:1920 × 1080
尺寸:232 × 220 × 246 mm
重量:约4 kg
通信接口:USB
操作系统:Windows 10/11
ICSPI REDUX 原子力显微镜通过芯片级AFM技术与高度自动化设计,实现了纳米级表征设备从“专家工具”向“通用工具”的转变。其在操作便捷性、数据获取效率及综合成本控制方面表现突出,是当前台式原子力显微镜领域中兼具性能与易用性的代表产品之一。
高校科研实验室
半导体与材料研发企业
第三方检测机构
教学与培训中心
