除了能够快速探测物料的流动状态（流动/无流动），FlowJam Plus同时具有识别所在位置管道内是空管状态还是满管状态，可以更好的判断管道内物料是否堵塞以及堵塞的大概位置。FlowJam Plus 是在 FlowJam 系列传感器的基础上进一步研发出来的，并具有上千次应用实例：1. 快速检测物料流动状态（流动/无流动）
2. 识别管道内是满管还是空管状态
功能和优点:
1. 非接触式微波测量技术
2. 性能可靠，微波可穿透堆积物料，不受结垢影响
3. 可以穿透非金属管壁，可在非金属管道外部进行安装测量
4. 可以在苛严的条件下使用，换句话说，就是在高温高压环境下以及在ATEX区域也可使用（借助过程适配器）
应用场合:
(1)两级螺旋输送情况监测
碎木片经过上下两级螺旋给料机进行输送，FlowJam Plus在这两级螺旋输送机之间的位置监控物料流动情况。当因为上级输送机或者下级输送机不能输送物料造成木片断流时，FlowJam Plus及时给出报警信号。
(2)旋转卸料阀的喂料监测
在石灰石厂中，石灰通过垂直管道输送到旋转卸料阀的入口。在此入口处，需要确保始终有足够的物料流。当物料在管道内堆积的料面到了竖直管道上FlowJam Plus的位置时，传感器就会给出一个信号。系统通过此信号，来确保旋转卸料阀的入口处一直有充足的物料。
| 技术规格 | |
|---|---|
| 测量物料 | 粉尘、粉末、固体颗粒物 |
| 技术原理 | 微波技术 |
| 工况压力 | 高达 20bar |
| 工况温度 | 高达 220℃ |
| 安装方式 | 1.5 英寸螺纹安装 |
| 物料输送方式 | 不限 |
| 可检测流量范围 | 不限 |
| 适用管径范围 | 探测范围1.2m |
| 防爆等级 | Cat. 3 |
| 输出 | 继电器输出 |
技术数据
1. 适用于自由落体管道或气动输送系统
2. 非接触式微波测量技术
3. 可以从非金属储罐壁，外壳，软管管线或管道外部进行测量
4. 可以在苛严的条件下使用，换句话说，就是在高温高压环境下以及在ATEX防爆区域也可使用（借助过程适配器）
| 传感器技术参数 | |
|---|---|
| 外壳材质 | 不锈钢 1.4571 |
| 防护等级 | IP 65 |
| 工作温度 | -20…+80 °C (标准型) -20…+220 °C (配适配器) ** 1000 °C (配陶瓷适配器) |
| 环境温度 | -20…+60 °C |
| 工作压力 | ** 1 bar ** 20 bar (配适配器) |
| 工作频率 | 24.125 GHz; ± 100 MHz |
| 发射功率 | ** 5 mW |
| 重量 | 约 560 g |
| 尺寸 | 外壳: 长 107 mm /直径 52 mm 螺纹: 长 30 mm / 直径 G 1½” |
| 处理器技术参数 | |
|---|---|
| 电源 | 24 V DC ± 10 % |
| 功耗 | 约 3.5 W |
| 环境温度 | -20…+60 °C |
| 继电器输出 | **额定负载: 250 V AC **峰值电流: 6 A **额定负载 230 V AC: 250 VA **DC-1开关电流: 3/110/220 V: 3/0.35/0.2 A *小开关负载: 500 mW (10 V/5 mA) |
| 通讯接口 | USB |
| 重量 | 约 172 g |
| 适配器参数 | ||||
|---|---|---|---|---|
| 压力适配器 | 温度适配器 | 食品级适配器 | 高温适配器 | |
| 材质 | 不锈钢 1.4571, 隔片：POM | 不锈钢 1.4571, 隔片：Tecapeek | 不锈钢 1.4571, 隔片：Tecapeek GF30 | 不锈钢 隔片：陶瓷 |
| 温度 | -20…+80 °C | ** +220 °C | ** +220 °C | ** 1000 °C |
| 压力 | Max. 20 bar | Max. 20 bar | Max. 20 bar | Max. 40 bar |
| 螺纹 | G 1½ 英寸 | G 1½ 英寸 | G 1½ 英寸 | G 1½ 英寸 |
| 扳手宽带 | 55 mm | 55 mm | 55 mm | 17 mm |

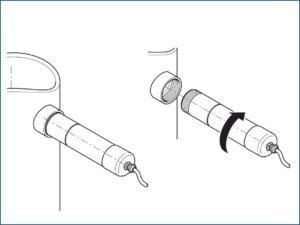

| 安装 在管道开口，然后焊接一个G1 1/2英寸内螺纹的管箍，把传感器拧进管箍即可 | |

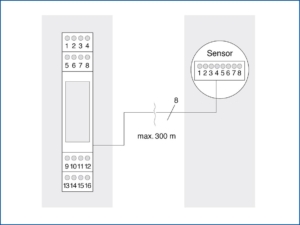

| 系统 一个完成的FlowJam plus 检测系统包含以下设备: FlowJam Plus 传感器 DIN 卡轨型处理器 |
